四种炉排装置的调节方法

发布时间:2015-03-12 10:39  来源:http://www.sdhxzzc.com/

        炉排装置主要有:炉排的可调张紧装置、挡渣装置、侧密封装置、防焦箱,下面洪祥铸造就逐一介绍一下这四种装置。

  一、炉排的可调张紧装置

  炉排的可调张紧装置,一般是炉排前轴的轴承做成可移动的,用丝杆调节前后移动。调整螺钉的结构。它的主要作用是调整炉排的松紧程度和炉排前、后轴的平行度。为了不使炉排在运行时拱起,炉排必须有一定的张紧度;炉排因安装或运行时受各种因素的影响,炉排跑偏时,进行炉排前、后轴的调整,保证炉排安全稳定运行。

  横梁式、鳞片式炉排还需要依靠自重张紧。

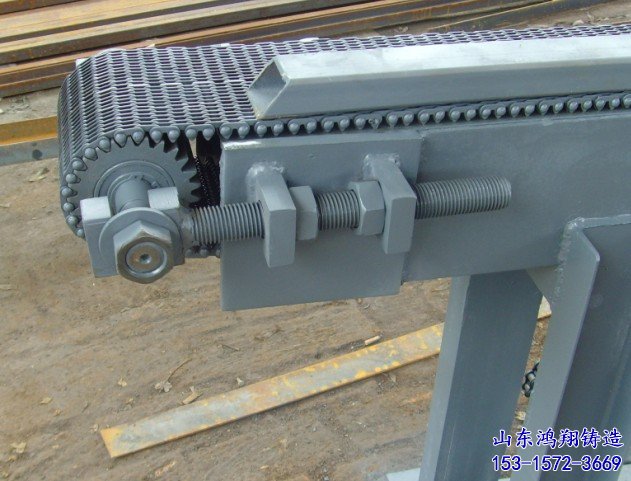

炉排可调张紧装置

  二、挡渣装置

  挡渣装置的主要作用有两个:一是为了不使炉渣落入后轴处翻开着的炉排片之间和延长炉渣在炉排上的逗留时间,便于炉渣燃尽,即“挡渣”作用;二是为了防止锅炉尾部渣井处的漏风,提高锅炉的热效率。

  链条炉排上常用挡渣装置有两种:

  1、老鹰铁。它位于链条炉排末端即将转弯处,形如鹰嘴,铸铁制成,因而得名。它具有上述的第一个作用,但不能阻止尾部漏风,因此其热效率较差。由于它结构简单,制造方便,又不易出故障,故得到了广泛的应用。

  2、挡渣摆。

  挡渣摆安装于链条炉排尾部上方,它具有上述挡渣装置两个作用。因此能提高锅炉效率。但其缺点是结构比较复杂,使用不当时,炉排后部容易结渣并常常被烧坏,平时维修工作量大。因此,它的应用不如老鹰铁广泛。

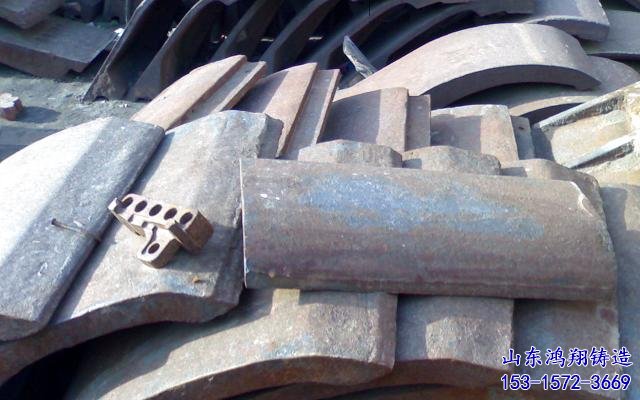

炉排挡渣装置

  三、侧密封装置

  为保证链条炉排灵活移动,炉排与两侧静止框架(墙板)之间必须留有一定的间隙,以免相互摩擦,阻碍炉排运行。但间隙不可太大、尽量避免空气漏入炉膛.恶化炉内燃烧、降低锅炉热效率。因此,必须采用可靠的侧密封装置,尽量减少漏风。

  炉排的侧密封装置,其具体结构可能稍有不同,其型式各样,如灰封式侧密封,迷宫式侧密封等,其原理都是尽量避免漏风而又不妨碍炉排运行。

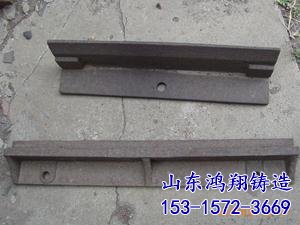

炉排侧密封装置

  四、防焦箱

  防焦箱位于炉排两侧,它的内部通以冷却水,是水冷壁管的下联箱,是锅炉循环系统的一部分。其防焦的作用是保护炉墙,使之不受高温的磨损和侵蚀.同时还可以避免紧贴火床的侧墙部位粘结渣瘤,保证炉内正常燃烧和炉排正常运转。
炉排防焦箱
