山东铸造厂如何计算冲天炉的燃烧损耗

　　铸造厂计算冲天炉的燃烧损耗较复杂，因为在山东铸造厂中不同冲天炉的燃烧损耗是不同的，加入时机不同也有差异，各个元素燃烧损耗也不相同，要在生产实践中摸索，山东鸿翔铸造厂在这里能您一个大概情况：

　　一、炉后加料时——C：增碳情况差异过大，3.6%是个平衡点，高于3.6%减碳，低于3.6%增碳，偏离越多，增减量越大;

　　二、Si：一般烧损为15~20%;

　　三、Mn：一般烧损为10~15%

　　四、P、S：酸性冲天炉为增S减P，碱性冲天炉为增P减S;S的变化情况也跟焦炭含硫量密切相关;

　　五、常用合金Cu：烧损一般为40~50%;

　　六、Cr：一般烧损为10~20%;二、炉前加料时——烧损均在3%以内，部分不易溶的金属在1%以内。但炉前加的量不能过大，否则会产生局部偏析现象。

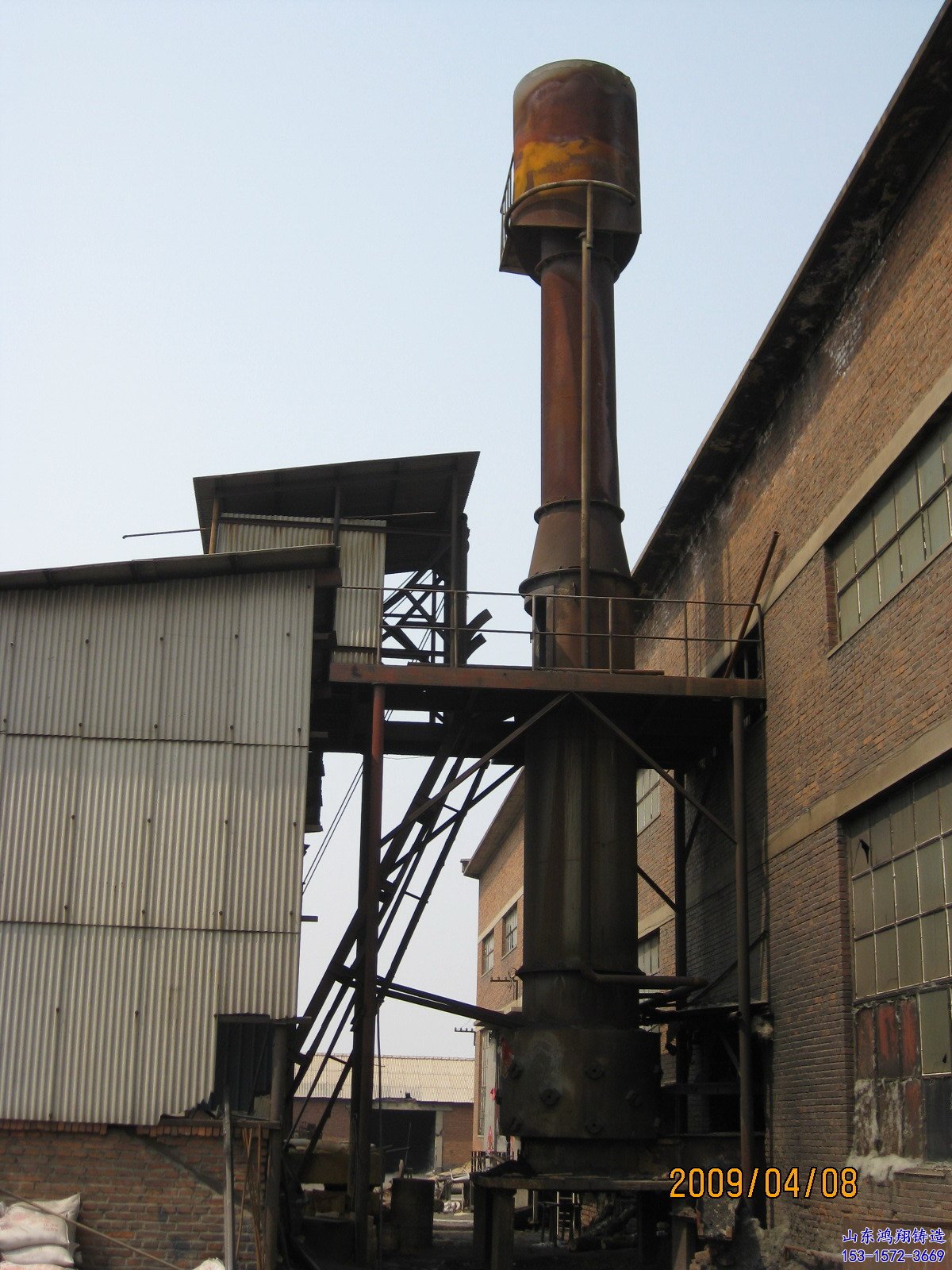

　　现在由于冲天炉对周围环境污染严重，所以自2010年开始，山东鸿翔铸造厂就已经改用电炉进行生产了，但是在建国初到现在，冲天炉为铸造行业做出的贡献是不可磨灭的!
